江門卓寶



13802432326

關(guān)于我們

您現(xiàn)在的位置：

首頁

媒體中心

行業(yè)動(dòng)態(tài)

聚氨酯防水涂料常見施工問題解析

分類：行業(yè)動(dòng)態(tài)
作者：
來源：
發(fā)布時(shí)間：2021-07-20 09:38
訪問量：

【概要描述】聚氨酯防水涂料分為單組分和雙組分。其中單組分聚氨酯防水涂料是以異氰酸酯、聚醚多元醇為主要原料，配以各種助劑，通過與空氣中的濕氣進(jìn)行化學(xué)反應(yīng)而形成的一種反應(yīng)型濕固化成膜的高分子防水涂料。開蓋即用，使用方便。





聚氨酯防水涂料常見施工問題解析

【概要描述】聚氨酯防水涂料分為單組分和雙組分。
其中單組分聚氨酯防水涂料是以異氰酸酯、聚醚多元醇為主要原料，配以各種助劑，通過與空氣中的濕氣進(jìn)行化學(xué)反應(yīng)而形成的一種反應(yīng)型濕固化成膜的高分子防水涂料。開蓋即用，使用方便。

分類：行業(yè)動(dòng)態(tài)
作者：
來源：
發(fā)布時(shí)間：2021-07-20 09:38
訪問量：

詳情

材料簡介
聚氨酯防水涂料分為單組分和雙組分。
其中單組分聚氨酯防水涂料是以異氰酸酯、聚醚多元醇為主要原料，配以各種助劑，通過與空氣中的濕氣進(jìn)行化學(xué)反應(yīng)而形成的一種反應(yīng)型濕固化成膜的高分子防水涂料。開蓋即用，使用方便。
雙組分聚氨酯防水涂料屬于雙組分化學(xué)反應(yīng)固化型防水材料。使用時(shí)將甲、乙兩組分按質(zhì)量比混合均勻，經(jīng)常溫交聯(lián)固化，形成連續(xù)、柔韌的橡膠狀彈性涂膜。
材料具有良好的粘接力，可與多種材質(zhì)緊密粘接；具備優(yōu)異的耐水、耐腐蝕性能，不透水性能強(qiáng)；較高的拉伸率和耐高低溫性能，可滿足現(xiàn)場多種環(huán)境要求。

問題描述：不固化。

即聚氨酯防水涂料在刷涂或噴涂后，無法固化交聯(lián)成膜（永久性）的現(xiàn)象。

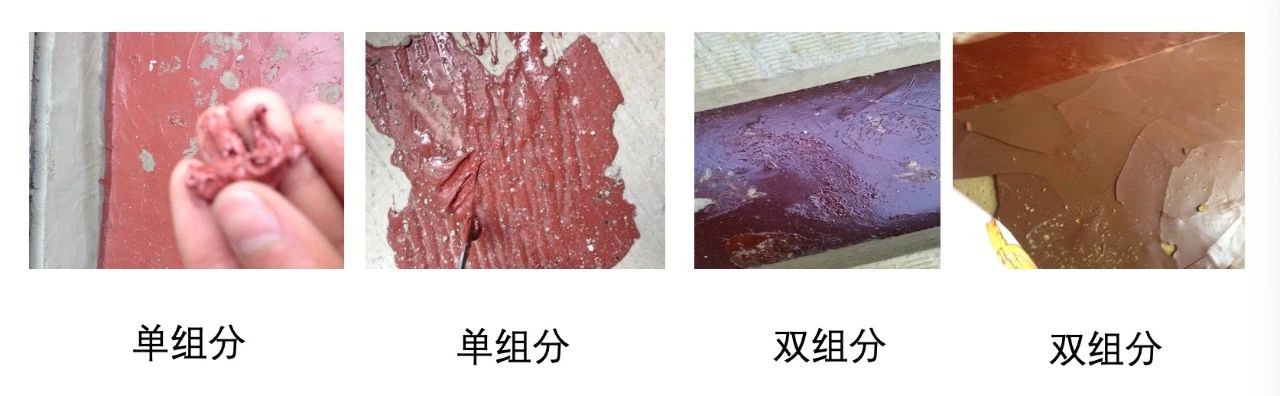

輕微表現(xiàn)：
單組分：強(qiáng)度低、表面發(fā)粘、局部不統(tǒng)一
雙組分：強(qiáng)度低、開裂
第一遍（底層）不固化、第二遍（上層）固化
施工方式概率：噴涂——較高；輥涂——非常高；刮涂、刷涂——較低。

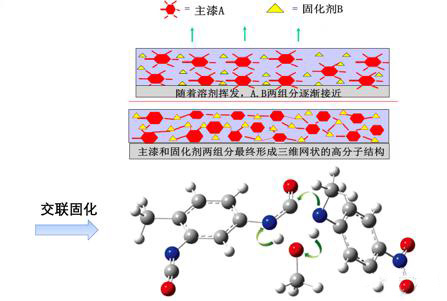

不固化機(jī)理：
聚氨酯防水涂料交聯(lián)固化成膜需要兩個(gè)條件：1、足夠的異氰酸酯。2、足夠的雙官能團(tuán)活性物質(zhì)，如：空氣中的水，乙組分中的固化劑。
異氰酸酯的含量是出廠前已添加完成的，是足夠的，而空氣中的水分也是足夠的，所以單組分聚氨酯和雙組分聚氨酯中的甲組分都是可以在空氣中固化成膜的，只是時(shí)間長短的問題，而乙組分是不能固化的。
由上面的解釋可以知曉兩點(diǎn)：1、單組分聚氨酯和甲組分是需要密封完好的，不然后提前固化成膜，影響使用；2、導(dǎo)致聚氨酯不固化的原因，從狹義上說，就是單組分和甲組分中的異氰酸酯被外添加物質(zhì)消耗了一部分，使之無法達(dá)到固化成膜的數(shù)量。

“不固化”的原因占比：
添加稀釋劑99%

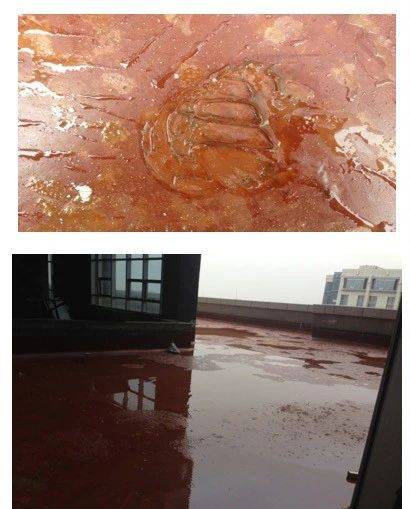

下雨1%

易與上述“不固化”問題產(chǎn)生混淆的是：
在沒添加稀釋劑的情況下施工，涂膜易出現(xiàn)發(fā)粘，不干或干燥慢；沒強(qiáng)度或強(qiáng)度不夠等現(xiàn)象。
1.聚氨酯在低溫時(shí)通常干燥比較慢。一般干燥時(shí)間約24小時(shí)，低溫時(shí)干燥需要2天或更長的時(shí)間（視具體的溫濕度而定），溫度越低，干燥時(shí)間越長。
2.雙組分沉淀或配比不對(duì)或攪拌不均勻，使用前應(yīng)攪拌均勻，并嚴(yán)格按推薦配比準(zhǔn)確計(jì)量，并用機(jī)械攪拌設(shè)備充分混合均勻。
區(qū)分的方法為時(shí)間。其中，單組分聚氨酯防水涂料是夏季1天、冬季2天；雙組分聚氨酯防水涂料是夏季2天、冬季4天、春秋3天。
解決方案：
提供雙組分計(jì)量工具，并為特殊情況施工，又買不到稀釋劑的客戶針對(duì)實(shí)際問題提供辦法，從而不斷提升客戶滿意度。

雙組分計(jì)量工具
目前，聚氨酯防水涂料出廠粘度主要適用于刮涂（刮板）和刷涂（毛刷）施工。輥涂、噴涂施工時(shí)，材料稍有粘稠，影響部分手感。特別是某些基層不好的項(xiàng)目，需要基層處理、打底涂；涂料存放時(shí)間長，夏季的材料延長到冬季施工；立面施工高度較高時(shí)，必須長桿輥涂或噴涂等情況，客戶需要添加部分稀釋劑

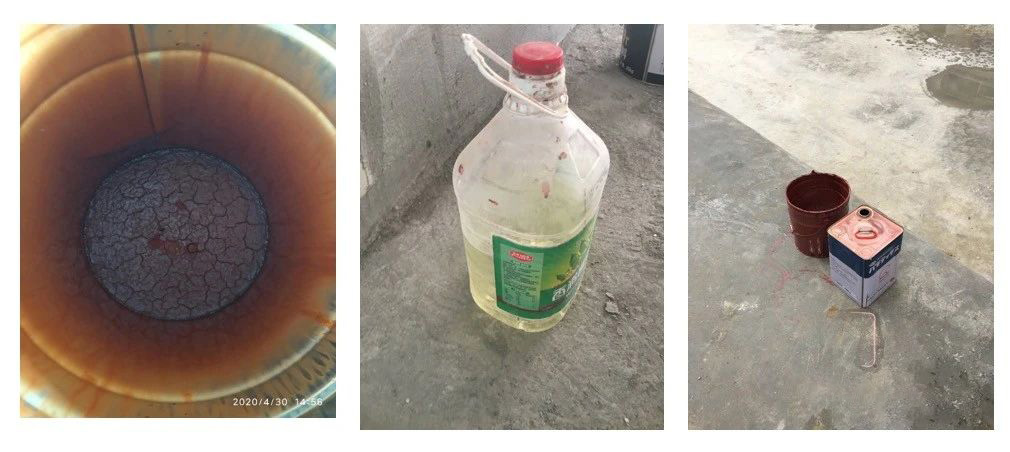

因稀釋劑種類較多，客戶容易搞混，錯(cuò)誤使用含有醇類、酸類等油漆稀料，或者難以購買到聚氨酯專用稀料而采用汽油等稀料，最終導(dǎo)致聚氨酯不固化，蒙受損失。
聚氨酯稀釋劑：溶劑油、醋酸丁酯、醋酸乙酯、純二甲苯等，可用來降低聚氨酯防水涂料的施工粘度。
不能添加的稀釋劑：硝基稀釋劑、天那水（香蕉水）、醇酸稀釋劑、乙醇汽油清凈劑。

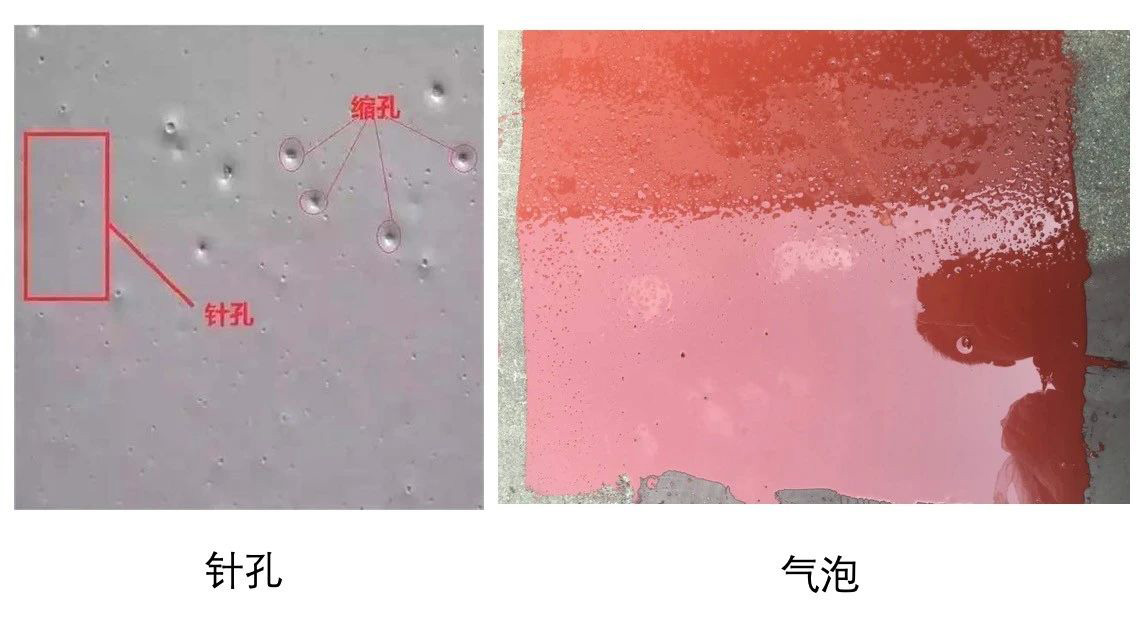

問題描述：針孔、氣泡

原因分析及解決措施：
1.疏松多孔基層，應(yīng)使用專用基層處理劑（非乳化瀝青類）或堵漏靈進(jìn)行基層處理，或?qū)⑼苛线m當(dāng)稀釋，第一遍薄涂，以封閉基層孔隙。2.天氣炎熱，基層溫度高，建議遮陽或傍晚施工。3.天氣潮濕或下雨。不要在潮濕或下雨天施工，下雨后要等基層干燥后再施工，施工后要做好防雨措施。4.單組分產(chǎn)品，一次涂膜太厚，建議薄涂多次。5.雙組分產(chǎn)品：應(yīng)在開放時(shí)間內(nèi)施工完畢，尤其是夏季高溫，避免因過高速度攪拌引入大量氣泡。另外配比不對(duì)，也會(huì)有氣泡產(chǎn)生。

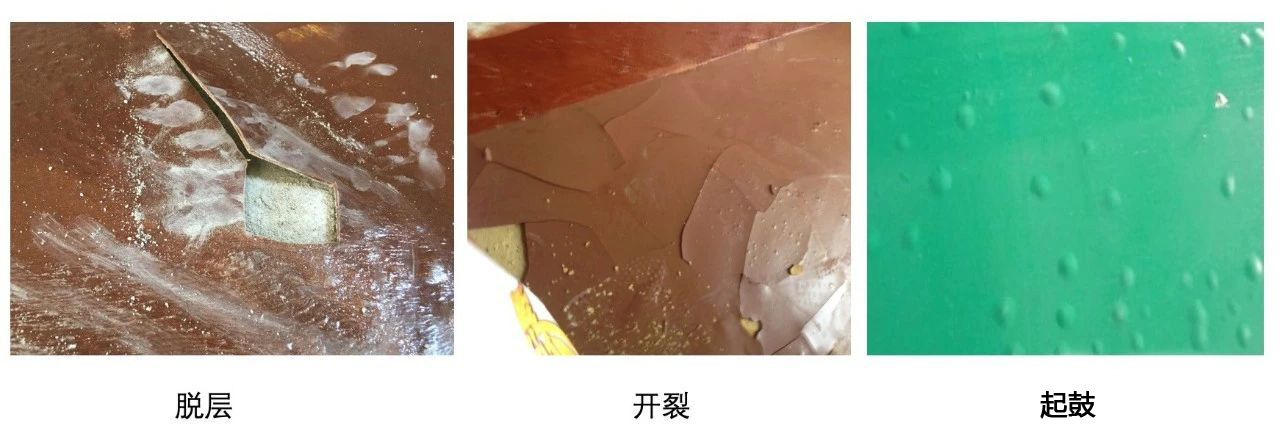

問題描述：起鼓、開裂、脫層

原因分析及解決措施：
1.基層疏松或有浮灰或有油性物質(zhì)，施工前應(yīng)徹底清除此類物質(zhì)。
2.使用不合適的基層處理劑（如冷底子油），嚴(yán)禁使用不合適的基層處理劑。
3.基層有水或潮濕，應(yīng)等基層干燥后再施工。
4.涂膜沒有完全干燥就進(jìn)行閉水實(shí)驗(yàn)或打保護(hù)層，應(yīng)完全干燥后再進(jìn)行下道工序。
5.雙組分配比不準(zhǔn)或混合不均，使用稀釋劑。
6.施工方案不合適，不建議與水性涂料，卷材混用。在水性涂料上涂刷聚氨酯防水涂料時(shí)，應(yīng)徹底讓下面的水性涂料涂膜徹底干燥。
